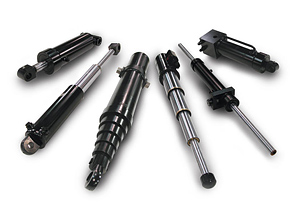

Гидроцилиндры являются простейшими гидродвигателями, выходное звено которых совершает возвратно-поступательное движение, причем выходным (подвижным) звеном может быть как шток или плунжер, так и корпус гидроцилиндра.

Основными параметрами гидроцилиндров являются их внутренний диаметр, диаметр штока, ход поршня и номинальное давление, определяющее его эксплуатационную характеристику и конструкцию, в частности тип применяемых уплотнений, а также требования к качеству обработки и шероховатости внутренней поверхности гидроцилиндра и наружной поверхности штока.

Гидроцилиндры бывают одно- и двустороннего действия. Характерная особенность гидроцилиндра одностороннего действия заключается в том, что усилие на выходном звене (например, штоке), возникающее при нагнетании в рабочую полость гидроцилиндра жидкости под давлением, может быть направлено только в одну сторону (рабочий ход).
В противоположном направлении выходное звено перемещается, вытесняя при этом жидкость из гидроцилиндра, только под влиянием возвратной пружины или другой внешней силы, например силы тяжести.

Гидроцилиндры двустороннего действия в отличие от гидроцилиндров одностороннего действия включают в себя две рабочие полости, поэтому усилие на выходном звене и его перемещение могут быть направлены в обе стороны в зависимости от того, в какую из полостей нагнетается рабочая жидкость (противоположная полость при этом соединяется со сливом). Жесткое крепление применяют в основном для небольших гидроцилиндров системы управления. В рабочих машинах чаще используют шарнирное крепление корпуса гидроцилиндра.

Гидроцилиндры рабочего оборудования крепят шарнирно, причем в обоих местах шарнирного крепления - у корпуса и штока - применяют сферические подшипники скольжения. Эти подшипники допускают поворот (на небольшой угол) пальца в любой плоскости, обеспечивают свободный монтаж и демонтаж шарнирного соединения и исключают заклинивание его при небольших перекосах из-за неточности изготовления элементов рабочего оборудования.

Рабочая жидкость подается в поршневую и штоковую полости гидроцилиндра через отверстия. Герметичное разделение поршневой и штоковой полостей и передача усилия от давления в рабочей полости на шток создается поршнем с манжетами и уплотнительным кольцом. Поршень крепят на внутреннем конце штока гайкой, фиксируемой шплинтом.
Перетечки из полости в полость гидроцилиндра предотвращаются по наружной поверхности поршня манжетами, по внутренней - резиновым кольцом. Манжеты удерживаются от осевого перемещения по поршню манжетодержателями.

Верхняя крышка фиксируется на резьбе гильзы цилиндра контргайкой. Запрессованная в крышке втулка служит направляющей для штока. Утечкам из штоковой полости гидроцилиндра препятствуют установленное в проточке крышки уплотнительное кольцо, а также манжета и уплотнительные кольца втулки. От осевого перемещения при движении штока манжета удерживается манжетодержателем. Со стороны наружного торца крышки установлен грязесъемник, который удерживается гайкой, ввернутой во внутреннюю резьбу крышки.
