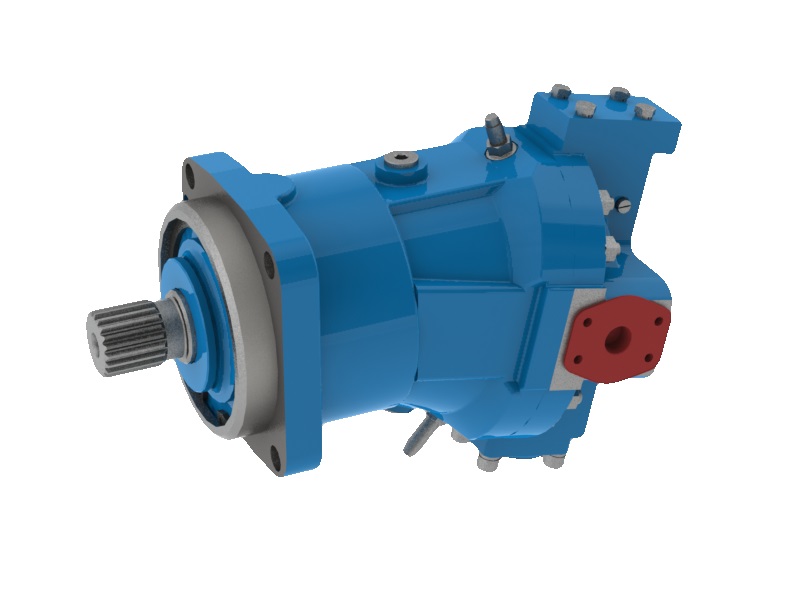

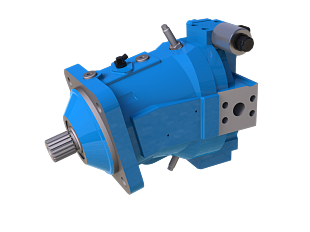

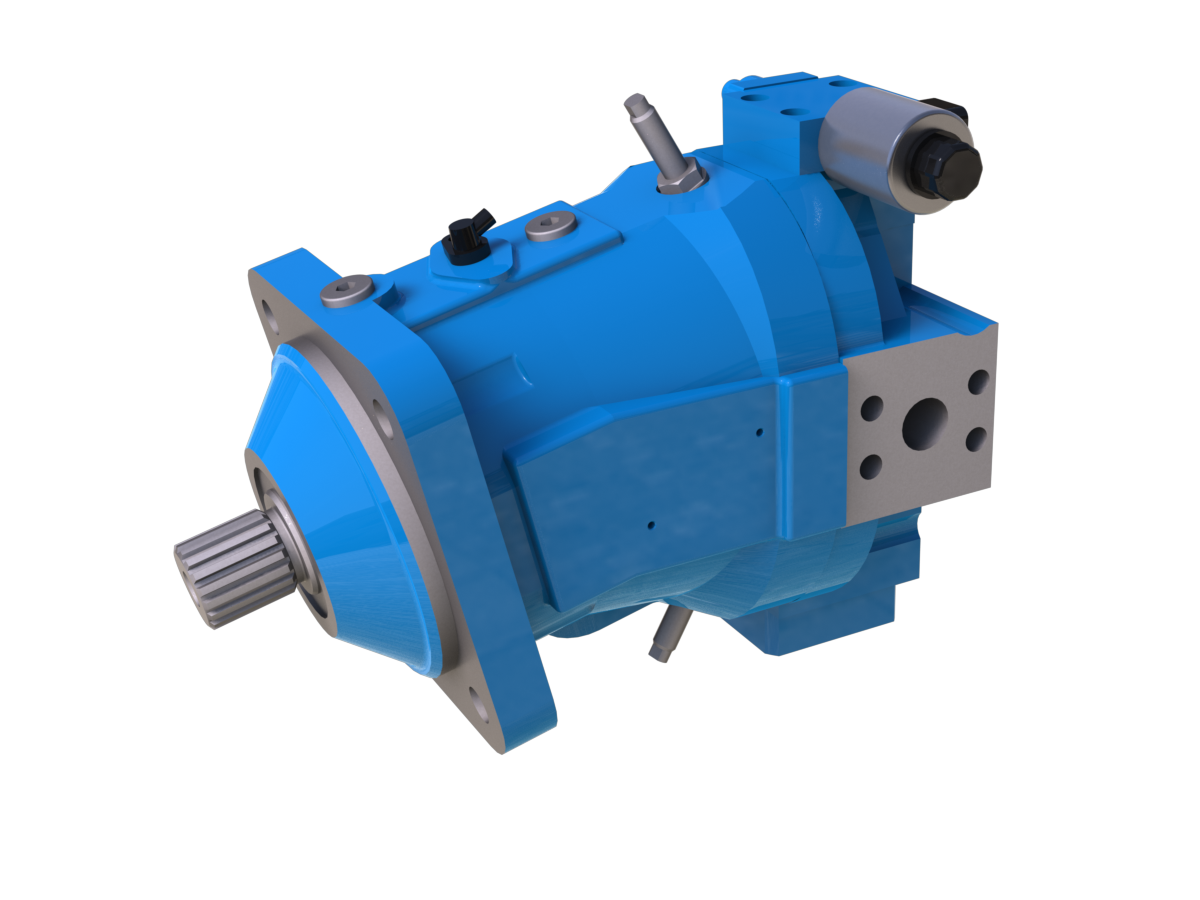

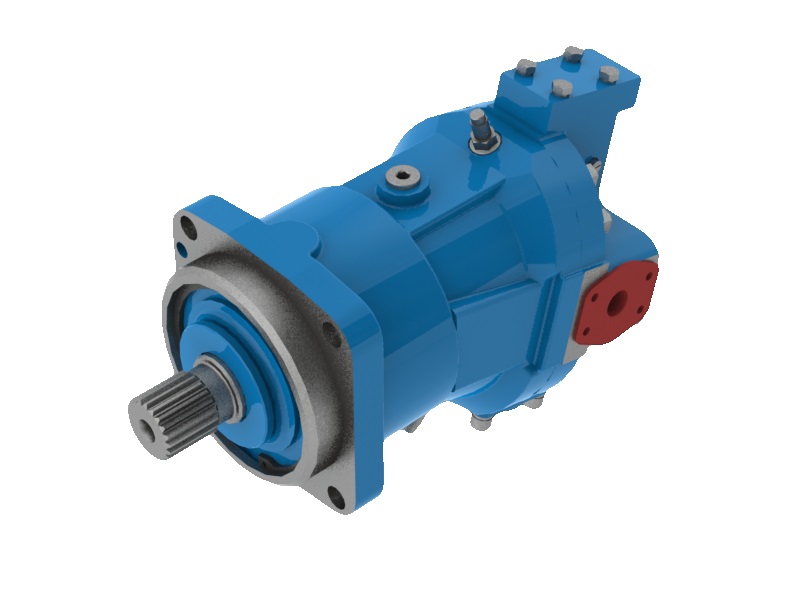

403 серия. Регулируемые гидромоторы

Регулируемые гидромоторы с наклонным блоком
Заказать товар Задать вопрос

Назначение:

  • Гидромоторы преобразуют гидравлическую энергию потока рабочей жидкости в механическую энергию вращения вала.
  • Гидромоторы предназначены для работы в открытых и закрытых гидросхемах стационарных и мобильных установок.
  • Повышенный ресурс при работе на высоких давлениях.
Максимальное рабочее давление:
  • непрерывное - 400 бар
  • пиковое - 450 бар

Конструкция:

  • аксиально-поршневые гидромоторы с наклонным блоком, с коническими поршнями
  • угол наклона блока цилиндров 25º - 28º
  • биметаллический стальной блок
Виды регуляторов:
  • пропорциональный
  • регулятор постоянного давления
  • регулятор давления по гиперболе
  • функционирующие только от внешнего воздействия

Виды управления:

  • гидравлическое прямое
  • гидравлическое пропорциональное
  • механическое
  • электроуправление пропорциональное
  • электроуправление дискретное
Опции:
  • датчик частоты вращения вала
  • блок промывки (прополаскивания)
  • предохранительные клапана
Технические характеристики:






Типоразмер
107
160
250
Рабочий объем, см3
107
160
250
Частота вращения, об/мин
- номинальная
- максимальная при Vg = max
- максимальная при Vg Vgx

1200
3550
5600

1200
3100
4900

960
2700
3600
Объем Vgx, см3
68



101
188
Максимальная частота вращения при Vg = 0, об/мин
6300



5500



3600



Расход при nmax, л/мин
380
496
675
Мощность, кВт
при ∆p = 250 бар
при ∆p = 350 бар
при ∆p = 400 бар
при ∆p = 450 бар

158,3
221,6
253,2
284,9

202,6
283,6
324,1
364,6

275,7
386,0
441,1
396,2
Крутящий момент, Нм
при ∆p = 250 бар
при ∆p = 350 бар
при ∆p = 400 бар
при ∆p = 450 бар

425,7
596,0
681,2
766,3

624,0
873,6
998,4
1123,2

975,0
1365,0
1560,0
1755,0
Масса, кг
45
64
100

Продукция Рабочий объем Давление Примечание
403.0 серия
107 см3/об
160 см3/об
250 см3/об
45 МПа
403.1 серия картриджное исполнение
