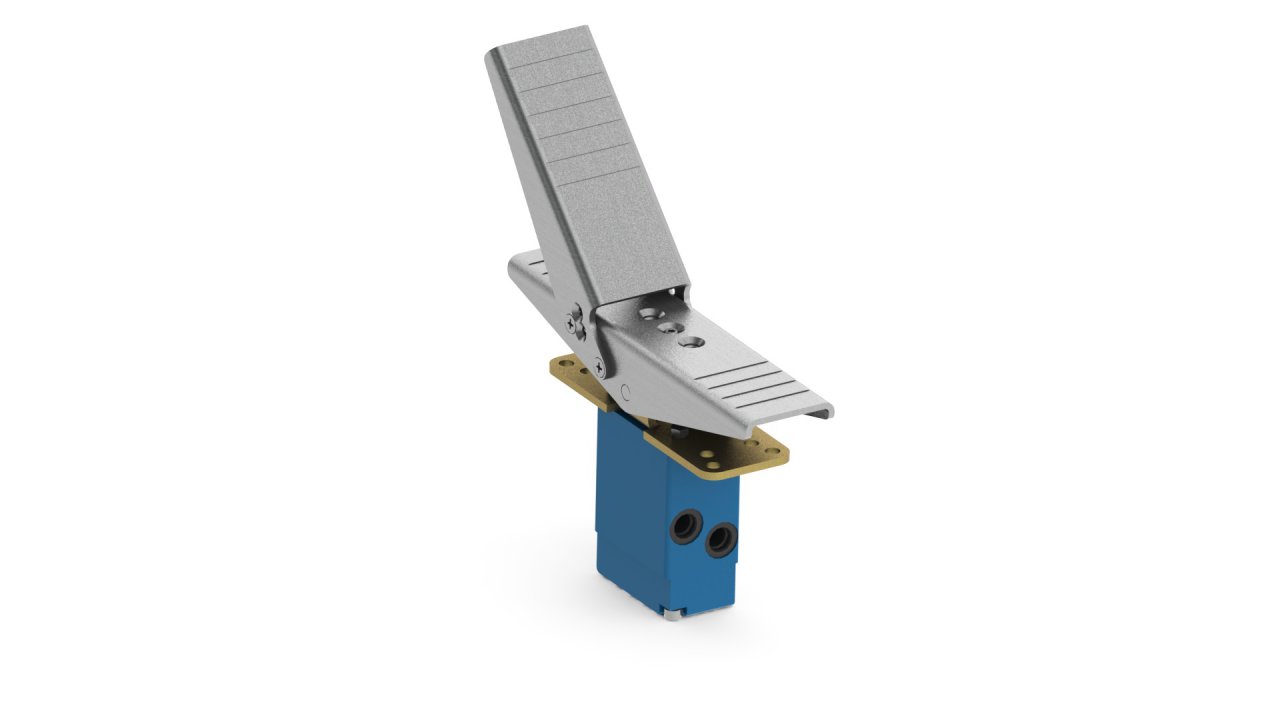

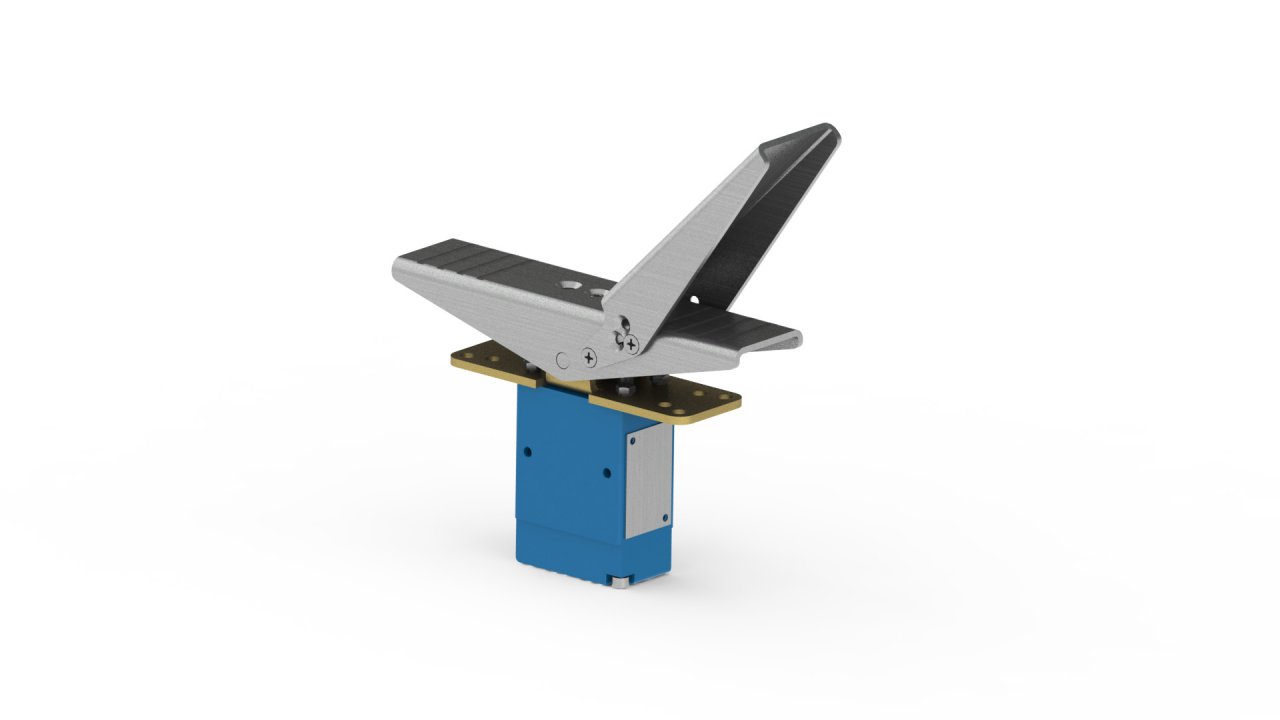

Блоки гидроуправления с одной педалью серии 230BFM

Дистанционное управление регулируемыми насосами, гидромоторами, золотниками распределителей и другими гидроаппаратами.
Заказать товар Задать вопрос

Назначение:

Дистанционное управление регулируемыми насосами, гидромоторами, золотниками распределителей и другими гидроаппаратами.

Особенности конструкции:

В блоке 230BFM применены новые принципы распределения жидкости и регулирования давления и потока, в сравнении с блоком управления 110BFM. Корпус имеет кольцевые каналы подвода и слива постоянного сечения по длине распределения двух парных отверстий золотника. Два парных отверстия золотника предназначены для обеспечения жесткости перемычки между каналами подвода и слива.

Корпус блока из высокопрочного чугуна является одновременно направляющей для золотников. Применен более простой ижесткий золотник с увеличенной длиной направляющей, что благоприятно для срока службы и центрирования золотника. Это позволило достичь стабильной работы блока управления с давлением на входе до 100 кгс/см2.

Блок 230BFM обеспечивает более точное управление механизмами благодаря увеличенной точности пропорционального регулирования выходного сигнала (давления, потока) – ±0,5% вместо ±2,5% ублоков 110BFM.

Блок 230BFM имеет меньшее в 1,5 раза сопротивление рабочих отводов в слив в сравнении с блоком 110BFM, за счет  отводящих  каналов и проходных сечений в золотнике, что позволяет расширить области применения блока управления.

Конструкция 230BFM является универсальной для различного количества золотников, может быть модульной и секционной.

Имеется возможность устанавливать блоки типа 230BFM на плиту, стыковать к блоку плиты с различно расположенными рабочими каналами, а также блок клапанов «ИЛИ» и возможность применять блок без плиты, или с установкой на плиту собственного изготовления.

Технические характеристики:

Параметр

230ВFМ

Давление на входе, МПа

  • номинальное
  • максимальное



3
10

Давление на выходе, МПа

  • минимальное
  • максимальное



0,5±0,15
2,5±0,2

Максимальное давление на сливе, Мпа

0,3

Гистерезис, МПа не более

0,01

Внутренняя герметичность (утечки при номинальном давлении), см3/мин, не более:

  • из рабочего отвода (по каждому золотнику)
  • из каждого дополнительного отвода У



20
20

Усилие на конце педали, Н (кгс)

  • при выдвинутых толкателях, не менее
  • при отклонении педали (αmax=12°), не менее



23
50

Масса, кг

230BFM, 230BFM-01

230BFM-02, 230BFM-03, 230BFM-08, 230BFM-09

230BFM-04, 230BFM-05

230BFM-06, 230BFM-07, 230BFM-10, 230BFM-11



2,5

2,7

3,0

3,2
